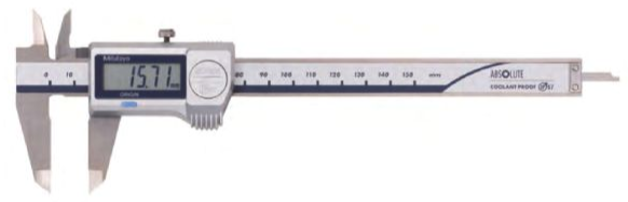

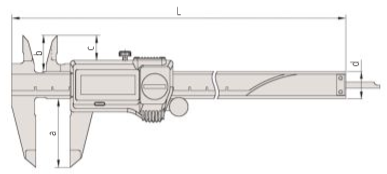

Pied à coulisse ABSOLUTE Digimatic IP67 - Série 500 - MITUTOYO

Sa résistance permet des mesures dans un large éventail de situations.

Le pied à coulisse ABSOLUTE Digimatic IP67 vous offre les avantages suivants :

Excellente résistance à l'eau et à la poussière (niveau de protection IP67) permettant une utilisation dans des situations d'usinage qui comprennent des projections de de refroidissement.

Antipoussière, est conforme à la norme EN60529 résiste à une immersion totale temporaire dans l'eau sans subir aucun dommage

Longue durée de vie de la pile.

Fonctions : ORIGIN (ABS). Extinction auto (20 min. sans utilisation). Alarme batterie faible.

Caractéristiques techniques :

Extinction automatique (20 min sans utilisation). Alarme batterie faible.

Précision : < 200 mm : ±0 ,02 mm. > 200 mm : ± 0,03 mm (excluant l'erreur de comptage). Résolution : 0,01 mm. Vitesse de déplacement illimitée . Durée de vie de la pile : environ. 5 ans (150 mm, 200 mm), 5000 heures (300 mm). Livré en coffret plastique, avec 1 pile.

Sans molette de guidage
Capacité (mm)	Jauge de profondeur	Sortie de données	L (mm)	a (mm)	b (mm)	c (mm)	d (mm)	Poids (g)	Référence
0-150	plate		233	40	21	16.5	16	164	500-706-20
0-150	Ø 1.9 mm		233	40	21	16.5	16	164	500-709-20
0-150	plate	X	233	40	21	16.5	16	164	500-716-20
0-200	plate		290	50	24.5	20	16	194	500-707-20
0-200	plate	X	290	50	24.5	20	16	194	500-717-20
0-300	plate		404	64	27.5	21.8	20	345	500-708-11
0-300	plate	X	404	64	27.5	21.8	20	345	500-718-11

Avec molette de guidage
Capacité (mm)	Jauge de profondeur	Sortie de données	L (mm)	a (mm)	b (mm)	c (mm)	d (mm)	Poids (g)	Référence
0-150	plate		233	40	21	16.5	16	164	500-702-20
0-150	plate	X	233	40	21	16.5	16	164	500-712-20
0-150	Ø 1.9 mm	X	233	40	21	16.5	16	164	500-719-20
0-200	plate		290	50	24.5	20	16	194	500-703-20
0-200	plate	X	290	50	24.5	20	16	194	500-713-20
0-300	plate		404	64	27.5	21.8	20	345	500-704-10
0-300	plate	X	404	64	27.5	21.8	20	345	500-714-10

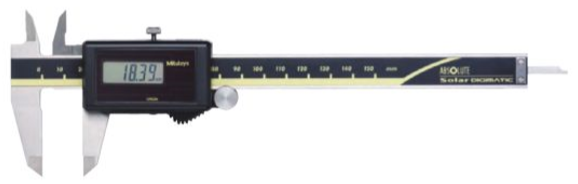

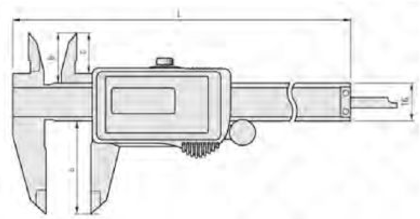

Pied à coulisse ABSOLUTE Digimatic solaire - Série 500 - MITUTOYO

Modèle écologique ne nécessitant pas de piles. Luminosité minimum d'utilisation : 60 Lux. Avec ou sans sortie de données.

Fonctions : ORIGIN (ABS).

Caractéristiques techniques :

Précision : ± 0,02 mm (excluant l'erreur de comptage). Résolution : 0,01 mm. Vitesse de déplacement illimitée . Alimentation Batterie solaire LCD, hauteur de caractères 7,5 mm. Livré en coffret plastique.

Sans molette de guidage
Capacité (mm)	Jauge de profondeur	Sortie de données	L (mm)	a (mm)	b (mm)	c (mm)	Poids (g)	Référence
0-150	plate		233	40	21	16.5	150	500-457
0-200	plate		290	50	24	20	180	500-458

Avec molette de guidage
Capacité (mm)	Jauge de profondeur	Sortie de données	L (mm)	a (mm)	b (mm)	c (mm)	Poids (g)	Référence
0-100	Ø 1.9 mm		182	40	21	16.5	125	500-453
0-100	Ø 1.9 mm	X	182	40	21	16.5	145	500-443
0-150	plate		233	40	21	16.5	150	500-454
0-150	plate	X	233	40	21	16.5	170	500-444
0-200	plate		290	50	24	20	180	500-455
0-200	plate	X	290	50	24	20	200	500-445

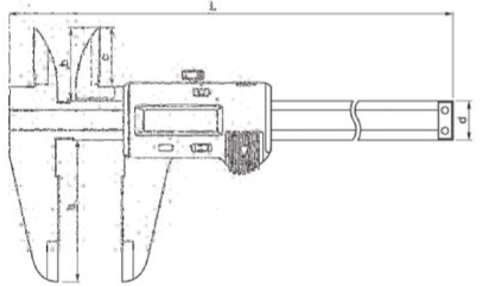

Pied à coulisse ABSOLUTE Digimatic de grande capacité - Série 500 - MITUTOYO

Appareil robuste de grande capacité. Avec sortie de données.

Fonctions :

ORIGIN (ABS). Changement ZERO/ABS. ON/OFF. Alarme batterie faible. Sortie de données.

Caractéristiques techniques :

Précision : < 600 mm : ± 0,05 mm. < 1000 mm : ± 0,07 mm (excluant l'erreur de comptage). Résolution : 0,01 mm. Vitesse de déplacement illimitée. Durée de vie de la pile : environ 20000 heures. Affichage LCD ; Hauteur de caractères 10 mm. Livré en coffret, avec 1 pile.

Capacité (mm)	L (mm)	a (mm)	b (mm)	c (mm)	d (mm)	Poids (g)	Référence
0-450	630	90	47	38	25	1170	500-500-10
0-600	780	90	47	38	25	1350	500-501-10
0-1000	1240	130	61	50	32	3300	500-502-10

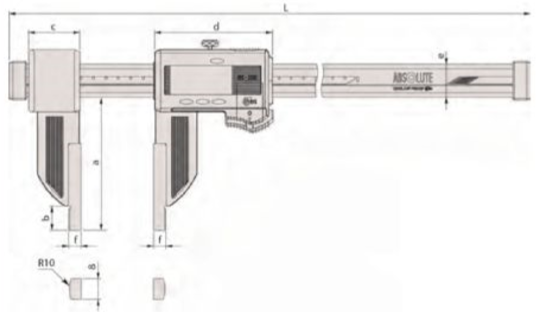

Pied à coulisse ABSOLUTE Digimatic fibre de carbone IP66 - Série 552 - MITUTOYO

La fabrication dans un alliage spécial (structure renforcée de de carbone) permet un gain de poids de 50%. Lecture facile grâce aux grands caractères d’affichage. Avec sortie de données et fonction Preset pour son origine.

Fonctions :

ORIGIN (ABS). OFFSET. DATA / HOLD. Extinction auto (20 min. Sans utilisation). Alarme batterie faible. Sortie de données. PRESET (préselection) 2 valeurs.

Caractéristiques techniques :

Précision : Voir le tableau des caractéristiques (excluant l'erreur de comptage). Résolution : 0,01 mm. Vitesse de déplacement illimitée. Durée de vie de la pile : environ 5000 heures. Affichage LCD ; Hauteur de caractères 10 mm. Livré en coffret, avec 1 pile.

Capacité (mm)	Précision (mm)	Mesure int. à partir de	L (mm)	a (mm)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)	Poids (g)	Référence
0-450	±0,04	20.1 mm	640	100	18	41.2	91.8	25	10	715	552-302-10
0-600	±0,04	20.1 mm	790	100	18	41.2	91.8	25	10	790	552-303-10
0-1000	±0,05	20.1 mm	1230	150	24	62.8	113.8	32	10	1760	552-304-10
0-1500	±0,09	20.1 mm	1740	150	24	62.8	113.8	32	10	2160	552-305-10
0-2000	±0,12	20.1 mm	2250	150	24	62.8	113.8	32	10	2560	552-306-10

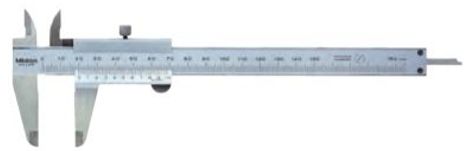

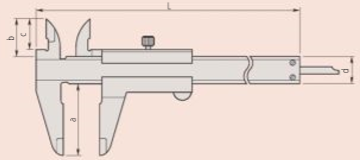

Pied à coulisse à vernier - Série 530 - MITUTOYO

Règle et coulisseau en acier trempé inoxydable. Règle et verniers chromés mats. Surfaces de mesure int./ext. en pointes pour la mesure des petites cannelures et des trous.

Fonctions :

ORIGIN (ABS). OFFSET. DATA / HOLD. Extinction auto (20 min. Sans utilisation). Alarme batterie faible. Sortie de données. PRESET (préselection) 2 valeurs.

Caractéristiques techniques :

Précision : Voir le tableau des caractéristiques (excluant l'erreur de comptage). Livré en étui, coffret ou emballage.

Métrique - Vernier 0.02 mm
Capacité (mm)	Jauge de profondeur	Précision (mm)	L (mm)	a (mm)	b (mm)	c (mm)	d (mm)	Poids (g)	Référence
0-150	plate	±0,03	229	40	21	17	16	143	530-122
0-200	plate	±0,03	288	50	24.5	20.5	16	180	530-123
0-300	plate	±0,04	404	64	27.5	22	20	355	530-124

Métrique - Vernier 0.05 mm
Capacité (mm)	Jauge de profondeur	Précision (mm)	L (mm)	a (mm)	b (mm)	c (mm)	d (mm)	Poids (g)	Référence
0-100	Ø 1.9 mm	±0,05	182	40	21.5	17	16	128	530-100
0-150	Ø 1.9 mm	±0,05	229	40	21	17	16	144	530-102
0-150	plate	±0,05	229	40	21	17	16	143	530-101
0-200	plate	±0,05	288	50	24.5	20.5	16	180	530-108
0-300	plate	±0,08	404	64	27.5	22	20	355	530-109
0-600	sans	±0,1	780	90	47	38	25	1300	530-501
0-1000	sans	±0,15	1240	130	60	50	32	3300	530-502

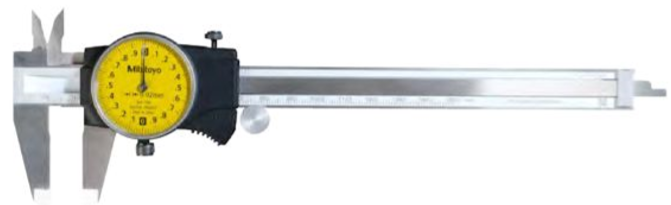

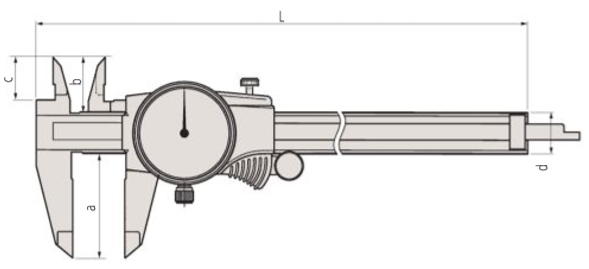

Pied à coulisse à montre - Série 505 - MITUTOYO

Ces pieds à coulisse permettent de réaliser des mesures et disposent d’une nouvelle police permettant une lecture au cadran plus facile.

Caractéristiques techniques :

Précision : Voir le tableau des caractéristiques (excluant l'erreur de comptage). Jauge de profondeur plate. Livré en étui, coffret ou emballage.

Capacité (mm)	Lecture	Remarques	Précision (20°)	L (mm)	a (mm)	b (mm)	c (mm)	d (mm)	Poids (g)	Référence
0-150	0.02 mm 2 mm/rev		±0,03 mm	231	40	21	16.5	16	175	505-730
0-150	0.01 mm 1 mm/rev		±0,02 mm	231	40	21	16.5	16	176	505-732
0-150	0.02 mm 2 mm/rev	Becs carbure pour mesure ext.	±0,03 mm	231	40	21	16.5	16	175	505-734
0-150	0.02 mm 2 mm/rev	Becs carbure pour mesure ext/int	±0,03 mm	231	40	21	16.5	16	175	505-735
0-200	0.02 mm 2 mm/rev		±0,03 mm	288	50	24.5	20	16	185	505-731
0-200	0.01 mm 1 mm/rev		±0,03 mm	288	50	24.5	20	16	186	505-733
0-300	0.02 mm 2 mm/rev		±0,04 mm	403	64	27.5	22	20	370	505-745

Pied à coulisse à vernier d'atelier à double becs - Série 533 - MITUTOYO

Le vernier décalé supérieur permet une lecture directe des mesures intérieures sans addition de l'épaisseur des becs. Becs arrondis pour les mesures intérieures, becs en lame pour les mesures extérieures. Règle et vernier chromés mat. Règle et coulisseau en acier trempé inoxydable. Surfaces de mesure rodées.

Caractéristiques techniques :

Précision : Voir le tableau des caractéristiques. Livré en étui, coffret ou emballage.

Avec réglage fin
Capacité (mm)	Lecture	Précision (20°)	Mesure int. à partir de	L (mm)	a (mm)	b (mm)	c (mm)	d (mm)	Poids (g)	Référence
0-500	0.02 mm	±0,05 mm	20.1 mm	680	150	15	56	25	1250	533-504
0-750	0.02 mm	±0,07 mm	20.1 mm	963	150	15	56	25	1550	533-505
0-1000	0.02 mm	±0,08 mm	20.1 mm	1230	150	20	56	32	3450	533-506

Sans réglage fin
Capacité (mm)	Lecture	Précision (20°)	Mesure int. à partir de	L (mm)	a (mm)	b (mm)	c (mm)	d (mm)	Poids (g)	Référence
0-500	0.05 mm	±0,1 mm	20.1 mm	680	150	15	56	25	1200	533-404
0-750	0.05 mm	±0,12 mm	20.1 mm	963	150	15	56	25	1500	533-405
0-1000	0.05 mm	±0,15 mm	20.1 mm	1230	150	20	56	32	3300	533-406

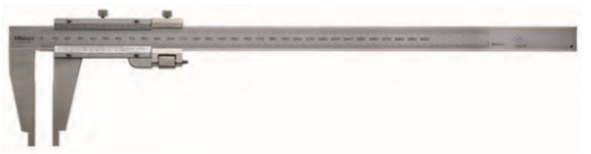

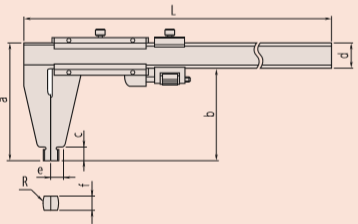

Pied à coulisse à vernier d'atelier - Série 160 - MITUTOYO

Avec ou sans réglage fin. Le vernier décalé supérieur permet une lecture directe des mesures intérieures sans addition de l'épaisseur des becs. Règle et coulisseau en acier trempé inoxydable. Règle et vernier chromés mats. Surfaces de mesure rodées. Becs renforcés.

Caractéristiques techniques :

Précision : Voir le tableau des caractéristiques. Note 0-300 mm : lecture sans parallaxe. Livré en étui, coffret ou emballage.

Avec réglage fin
Capacité (mm)	Lecture	Précision (20°)	Mesure int. à partir de	L (mm)	R (mm)	a (mm)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)	Poids (g)	Référence
0-300	0.02 mm	±0,04 mm	10.1 mm	445	5	95	75	12	20	10	3,8	450	130-127
0-450	0.02 mm	±0,05 mm	20.1 mm	630	10	125	100	18	25	14,8	6	1200	160-128
0-600	0.02 mm	±0,05 mm	20.1 mm	780	10	125	100	18	25	14,8	6	1400	160-101
0-1000	0.02 mm	±0,07 mm	20.1 mm	1240	10	172	140	24	32	17	10	3500	160-104
0-1500	0.02 mm	±0,1 mm	20.1 mm	1800	10	212	180	30	32	19	10	4850	160-110
0-2000	0.02 mm	±0,12 mm	20.1 mm	2300	10	220	180	30	40	23	12	10300	160-113

Sans réglage fin
Capacité (mm)	Lecture	Précision (20°)	Mesure int. à partir de	L (mm)	R (mm)	a (mm)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)	Poids (g)	Référence
0-450	0.05 mm	±0,1 mm	20.1 mm	630	10	125	100	18	25	14,8	6	1100	160-130
0-600	0.05 mm	±0,1 mm	20.1 mm	780	10	125	100	18	25	14,8	6	1300	160-131
0-1000	0.05 mm	±0,15 mm	20.1 mm	1240	10	172	140	24	32	17	10	3300	160-132
0-1500	0.05 mm	±0,22 mm	20.1 mm	1800	10	212	180	30	32	19	10	4700	160-133
0-2000	0.05 mm	±0,28 mm	20.1 mm	2300	10	220	180	30	40	23	12	9900	160-134

Pied à coulisse à vernier d'atelier avec becs longs - Série 534 - MITUTOYO

Avec ou sans réglage fin. Règle et vernier chromés mats. Règle et coulisseau en acier trempé inoxydable. Surfaces de mesure rodées. Becs renforcés.

Caractéristiques techniques :

Précision : Voir le tableau des caractéristiques. Livré en étui, coffret ou emballage.

Avec réglage fin
Capacité (mm)	Lecture	Précision (20°)	Mesure int. à partir de	L (mm)	R (mm)	a (mm)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)	Poids (g)	Référence
0-300	0.02 mm	±0,04 mm	10.1 mm	445	5	110	90	12	20	7	3,8	460	534-113
0-500	0.02 mm	±0,06 mm	20.1 mm	682	10	225	200	18.5	25	12	6	1500	534-114
0-750	0.02 mm	±0,08 mm	20.1 mm	995	10	232	200	18.5	32	12	8	2900	534-115
0-1000	0.02 mm	±0,1 mm	20.1 mm	1230	10	232	200	18.5	32	12	8	3500	534-116

Sans réglage fin
Capacité (mm)	Lecture	Précision (20°)	Mesure int. à partir de	L (mm)	R (mm)	a (mm)	b (mm)	c (mm)	d (mm)	e (mm)	f (mm)	Poids (g)	Référence
0-300	0.05 mm	±0,05 mm	10.1 mm	445	5	110	90	12	20	7	3,8	400	534-109
0-500	0.05 mm	±0,05 mm	20.1 mm	682	10	225	200	18,5	25	12	6	1400	534-110

Téléchargement :

Catalogue MITUTOYO

Téléchargement :

Catalogue Pieds à coulisse MITUTOYO

Pied à coulisse à vernier 0.02 mm. Capacité : 0-150 mm.

Réf : 530-122 - Prix : 41.00 € HT / 49.20 € TTC

Pied à coulisse à vernier 0.02 mm. Capacité : 0-200 mm.

Réf : 530-123 - Prix : 68.00 € HT / 81.60 € TTC

Pied à coulisse à vernier 0.02 mm. Capacité : 0-300 mm.

Réf : 530-124 - Prix : 207.00 € HT / 248.40 € TTC

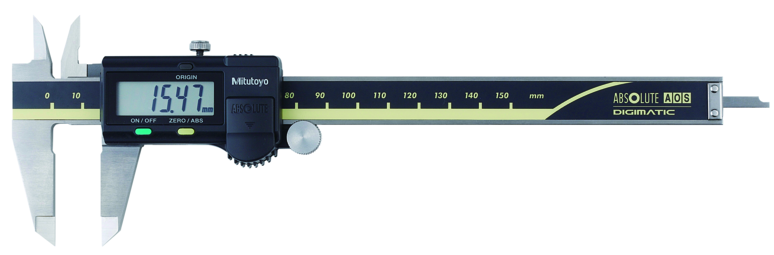

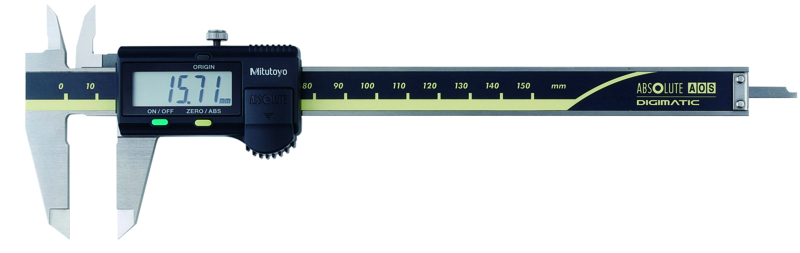

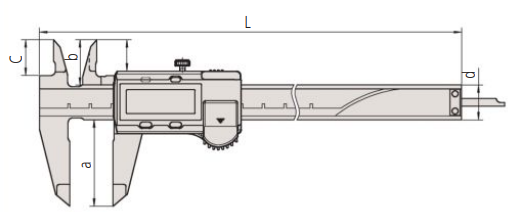

Pied à coulisse ABSOLUTE AOS Digimatic - Série 500 - MITUTOYO

Ce pied à coulisse dispose de la technologie exclusive de codeur AOS (Advanced

Onsite Sensor). Ce codeur breveté offre une fiabilité de mesure améliorée en augmentant la résistance de la règle aux conditions sévères en atelier.

Grâce au codeur AOS à induction électromagnétique, ce pied à coulisse peut être utilisé sans avoir à se soucier de la contamination de la surface de la règle pendant les mesures. Le signal de détection n'est pas affecté par la saleté (eau, huile, etc.) sur la surface de la règle.

Les modèles avec becs à pointes en carbure sont particulièrement adaptés à la mesure des pièces juste dégrossies, pièces moulées, meules, etc.

Le coulisseau offre un glissement fluide un fonctionnement stable et un grand confort d'utilisation.

Fonctions :

ORIGIN (ABS). Changement ZERO / ABS. Marche / Arrêt. Alarme batterie faible.

Caractéristiques techniques :

≤ 200 mm : ± 0.02 mm. > 200 mm : ± 0.03 mm. (excluant l'erreur de comptage).

Résolution : 0,01 mm.

Vitesse de déplacement : Illimitée.

Durée de la pile : Environ 18 000 heures.

Affichage : LCD, Hauteur de caractère 9 mm (150, 200 mm), 11 mm (300 mm).

Livré en coffret plastique, avec 1 pile.

Accessoires en option :

Câble SPC touche Data, 1M - Réf : 959149

Câble SPC touche Data, 2M - Réf : 959150

Câble SPC USB, 2m, avec bouton Data - Réf : 06AFM380C

U-WAVE fit, IP67, pour pied à coulisse étanche IP 67 - 100, 150, 200, 300 mm - Réf : 264-620

U-WAVE fit, avec buzzer, pour pied à coulisse standard - 100, 150, 200, 300 mm - Réf : 264-620

Connection Unit, U-WAVE fit, standard type - Réf : 02AZF300

Touche HOLD - Réf : 959143

Embase pour mesure de profondeur long. 75 mm, pour modèle jusqu'à 200 mm - Réf : 050083-10

Embase pour mesure de profondeur long. 100 mm, pour modèle jusqu'à 200 mm - Réf : 050084-10

Embase pour mesure de profondeur long. 125 mm, pour modèle jusqu'à 300 mm - Réf : 050085-10

1 pile SR-44 - Réf : 050085-10

Métrique - Vernier 0.02 mm
Capacité (mm)	Jauge de profondeur	Précision (mm)	L (mm)	a (mm)	b (mm)	c (mm)	d (mm)	Poids (g)	Référence
0-150	plate	±0,02	233	40	21	16,5	16	164	500-151-30
0-200	plate	±0,02	290	50	24,5	20	16	194	500-152-30
0-300	plate	±0,03	404	64	27,5	22	20	350	500-153-30

Pied à coulisse ABSOLUTE AOS DIGIMATIC. Capacité : 0-150 mm.

Réf : 500-151-30 - Prix : 180.00 € HT / 216.00 € TTC

Pied à coulisse ABSOLUTE AOS DIGIMATIC. Capacité : 0-200 mm.

Réf : 500-152-30 - Prix : 250.00 € HT / 300.00 € TTC

Pied à coulisse ABSOLUTE AOS DIGIMATIC. Capacité : 0-300 mm.

Réf : 500-153-30 - Prix : 350.00 € HT / 420.00 € TTC

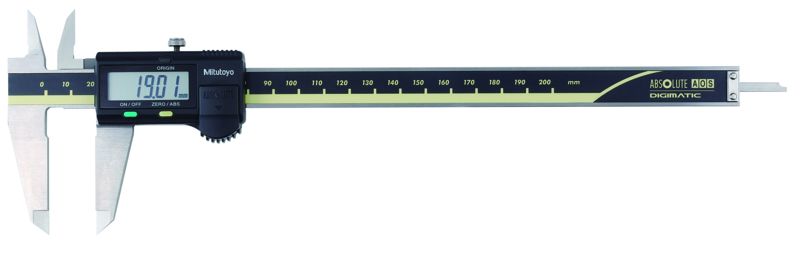

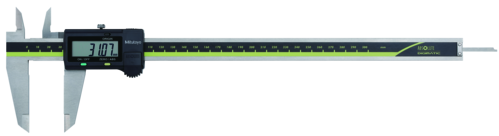

Pied à coulisse Digimatic AOS - MITUTOYO

Ce pied à coulisse dispose de la technologie exclusive de codeur AOS (Advanced Onsite Sensor).

Ce codeur breveté offre une fiabilité de mesure améliorée en augmentant la résistance de la règle aux conditions sévères en atelier.

Grâce au codeur AOS à induction électromagnétique, ce pied à coulisse peut être utilisé sans avoir à se soucier de la contamination de la surface de la règle pendant les mesures.

Le signal de détection n'est pas affecté par la saleté (eau, huile, etc.) sur la surface de la règle.

Les modèles avec becs à pointes en carbure sont particulièrement adaptés à la mesure des pièces juste dégrossies, pièces moulées, meules, etc.

Le coulisseau offre un glissement fluide, un fonctionnement stable et un grand confort d'utilisation.

Capacité 0 - 150 mm - Réf : 500-181-30 - Prix : 120.00 € HT / 144.00 € TTC

Capacité 0 - 200 mm - Réf : 500-182-30 - Prix : 195.00 € HT / 234.00 € TTC

Capacité 0 - 300 mm - Réf : 500-205-30 - Prix : 305.00 € HT / 366.00 € TTC

Capacité (mm)

Jauge de profondeur

Sortie de données

Poids (g)

Résolution (mm)

Vitesse de déplacement

Durée de la pile

Origine (ABS)

Marche / Arrêt

Changement ZERO / ABS

Alarme batterie faible

Précision

Max. permissible Error S MPE

Référence

0 - 150

plate

non

168

0,01

illimité

environ 18000 heures

Oui

±0,02 mm

±0,04 mm

500-181-30

0 - 200

plate

non

194

0,01

illimité

environ 18000 heures

Oui

±0,02 mm

±0,04 mm

500-182-30

0 - 300

plate

oui

345

0,01

illimité

environ 18000 heures

Oui

±0,03 mm

±0,05 mm

500-205-30
