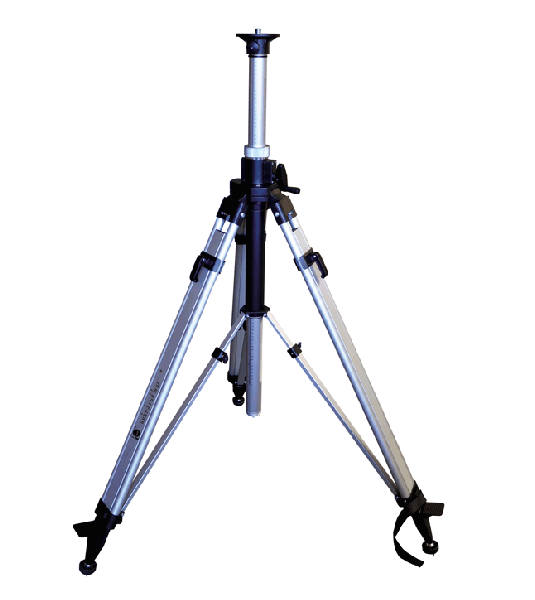

Trépied pour scanneur laser 3D NEDO
La plupart des trépieds à manivelle sont conçus pour la mise en oeuvre de lasers rotatifs. Mais les scanneurs à laser posent d’autres exigences à un trépied à manivelle. Par exemple, les scanneurs à laser sont nettement plus lourds que les lasers rotatifs. De plus, le travail avec des scanneurs à laser demande un réglage en hauteur plus fréquent du trépied. Pour répondre à ces exigences spécifiques, Nedo a développé la série de trépieds Industrial Line, parfaitement adaptée à la mise en oeuvre de scanneurs à laser et d’instruments lourds.
Caractéristiques techniques :
- Hauteur utile mini : env. 1,05 m
- Hauteur utile maxi : env. 2,57 m
- Longueur de transport : env. 1,28 m
- Poids: env. 9,2 kg
- Plateau : plat, l 110 mm
- Colonne graduée : simple
- Course de la colonne : 818 mm
- Poids de l’appareil max.: 20 kg
- Longueur du tube de rallonge : 0,80 m
Particularités :
- Entraînement à manivelle indirect pour un réglage en hauteur aisé, même avec des scanneurs à laser lourds
- Unité d’entraînement renforcée travaillant pratiquement sans usure même en fonctionnement continu
- Colonne à manivelle antitorsion avec blocage central pour des résultats de mesure optimaux
- Rallonge de colonne permettant un travail au-dessus de la tête avec le scanneur à lasers, p. ex. dans des puits
- Branches de trépied en profilés d’aluminium renforcés et entretoises pour un surcroît de stabilité
- Base de trépied combinée pour une stabilité optimale sur les sols les plus divers
- Bandoulière pour un maniement aisé
- Nivelle dans la tête du trépied pour un alignement simple et rapide
- Levier de blocage rapide robuste en aluminium résistant à rupture pour assurer la fiabilité quand il le faut
- Qualité made in Germany
Réf. 210700

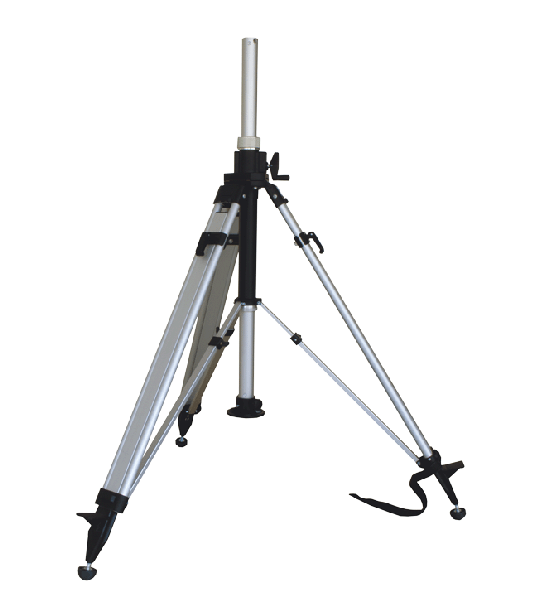

Trépied pour puits NEDO
Le nouveau trépied pour puits Industrial-Line est spécialement conçu pour les applications avec scanneur à laser 3D dans les puits. Le scanneur à laser 3D est introduit dans la chambre du puits par le haut. Un atout particulier du nouveau trépied à puits Nedo est la colonne dentée pratiquement rallongeable à volonté. Des éléments supplémentaires de colonne sont introduits dans la tête à crémaillère et reliés à l'élément de colonne précédemment introduit par un système de blocage innovant. Un système de blocage supplémentaire retient la colonne dans la tête à crémaillère. Le trépied à crémaillère Industrial-Line est conçu pour des charges lourdes et dispose d'un entraînement à manivelle indirect avec démultiplicateur permettant de mouvoir sans effort même des scanneurs à laser 3D particulièrement lourds. Et pour une utilisation encore plus conviviale, une visseuse spéciale fonctionnant avec accus est fixée sur l'arbre de l'entraînement à manivelle par un collet. Ainsi, le scanneur laser peut être amené à la hauteur de travail souhaitée sur une simple pression de bouton. Autre accessoire pratique : le chariot robuste sur roulettes grandes et freinées.
Caractéristiques techniques :
- Hauteur utile mini : env. 1,05 m
- Hauteur utile maxi : env. 5,00 m
- Longueur de transport : env. 1,28 m
- Poids: env. 10 kg
- Plateau : plat, Ø 110 mm
- Colonne graduée : simple
- Course de la colonne : 818 mm
- Poids de l’appareil max. : 20 kg
- Longueur du tube de rallonge : 999 mm
Particularités :
- Construction très robuste avec tête à crémaillère en aluminium
- Colonne à manivelle solide en aluminium avec sécurité anti-torsion
- Entretoises pour un surcroît de stabilité
- Écrou-raccord de grande taille pour un blocage axial de la colonne à manivelle
- Entraînement à manivelle renforcé avec entraînement indirect
- Base de trépied combinée pour une stabilité sûre sur les sols les plus divers
- Qualité Nedo made in Germany
Conditionnement :
- Trépied à manivelle avec crémaillère de base
- 4 éléments de crémaillère, longueur 1 m chacun, dans un étui
- Tournevis à tête hexagonale, OC 5
- Support d’embouts magnétique pour une visseuse à accus
- Manivelle avec support d’embouts magnétique
Réf. 210710

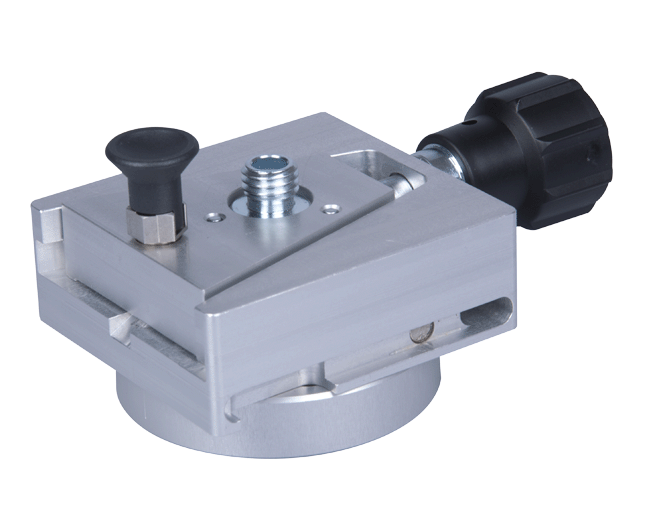

Adaptateur pour scanneur à laser NEDO
En fonction du poids du scanner à laser 3D, le montage au-dessus de la tête sur le trépied à puits au moyen d’un filet 5/8" est extrêmement difficile. De plus, les platines tripodes de la majorité des scanners à laser 3 D n’acceptent que des contraintes de compression et ne sont pas conçues pour des contraintes de tractions. L’adaptateur en deux parties avec aide au centrage facilite d’un côté le montage au-dessus de la tête du scanner à laser 3D. Parallèlement, une fixation sûre du scanner à laser 3D au trépied à puits est assurée par l’intermédiaire de l’adaptateur directement vissé au raccord 5/8" du scanner à laser 3D et non à la platine tripode. Des adaptateurs pour différents scanners à laser 3D sont disponibles.
Adaptateur pour Faro Focus 3D : Réf. 660040
Adaptateur pour Leica HDS6200 : Réf 660041
Adaptateur pour Leica Scanstation P20 : Réf 660042

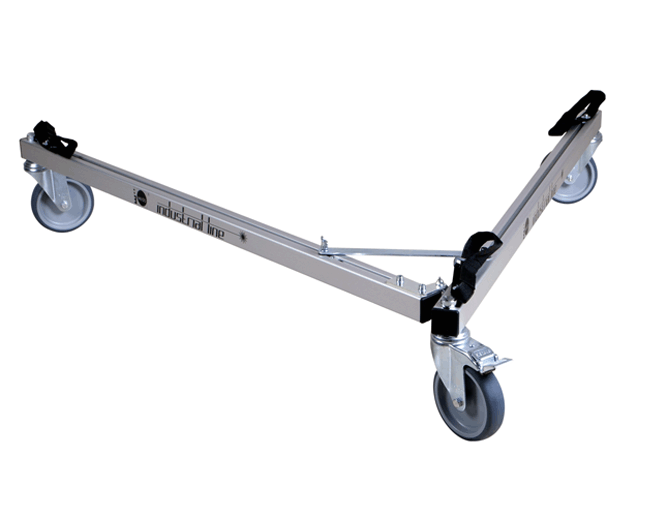

Chariot pour trépied
Chariot très robuste muni de grandes roulettes. Les pointes des bases du trépied sont simplement placées dans les évidements prévus à cet effet, et fixées avec une sangle souple. Les 3 roulettes sont orientables et blocables. Pour le travail avec scanneurs au-dessus d’un puits, l’espace sous le centre du trépied est dégagé et très accessible.
Réf 660030

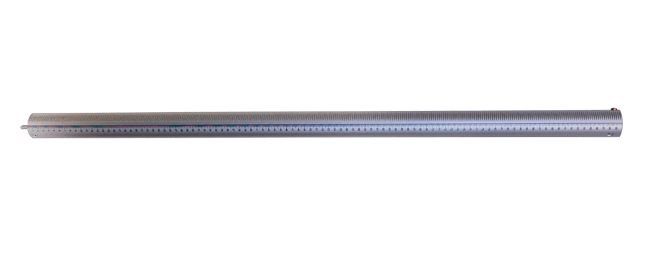

Rallonge de crémaillère
Rallonge de crémaillère 1 m.
Réf 660020
Adaptateur 3/8’’ pour trépied
Adaptateur en métal pour trépied.
Adaptateur pour filet 5/8’’ sur filet 3/8’’
Pour Faro Focus 3D et Trimble TX5
Réf 061837
Adaptateur
Adaptateur avec tenon Leica.
Pour fixer un prisme compatible avec Leica.
Parfait pour un jalonnement rapide du scanneur 3D à l’aide d’un poste de géomètre.
Réf 660050
